Descrizione del prodotto
Materiale flessibile unito fabbricato non tessuto del poliestere della pellicola di poliestere
Descrizione di prodotto:
1. COMPOSIZIONE E PRESENTAZIONE
FW-6630A è laminato flessibile del fabbricato non tessuto della fibra della pellicola di poliestere/poliestere (DMD). È un laminato flessibile di tre-strato in cui fabbricato non tessuto della fibra di poliestere (D) è saldato al lato due della pellicola di poliestere (m)
2. PROPRIETÀ ED APPLICAZIONI
FW-6630A (DMD) mostra le proprietà d'isolamento elettriche eccellenti, resistenza termica e concentrazione meccanica e proprietà impregnate. È adatto ad isolante della scanalatura, ad isolante interphase e ad isolante del rivestimento interno in motori elettrici di Y-serie ed apparecchio elettrico. La resistenza termica è Class il B. 6630A è più flessibile di 6630, esso sono adatti a processo di lavoro manuale che inserisce la scanalatura
3. CARATTERISTICHE TECNICHE PRINCIPALI
Proprietà | Unità | Valori | ||||||||||||||
Spessore nominale | millimetro | 0.20 | 0.23 | 0.25 | 0.30 | 0.35 | 0.40 | 0.45 | ||||||||
Tolleranza di spessore | millimetro | ±0.03 | ±0.030 | ±0.030 | ±0.030 | ±0.035 | ±0.040 | ±0.045 | ||||||||
Grammage e tolleranza nominali | g/m2 | 200±30 | 220±30 | 250±37 | 300±40 | 340±50 | 400±57 | 470±66 | ||||||||
Spessore di termine nominale della pellicola | µm | 75 | 75 | 100 | 125 | 150 | 190 | 250 | ||||||||
Di tensione concentrazione | MD | Nessun piegamento | Larghezza di N/10mm | ≥120 | ≥130 | ≥150 | ≥170 | ≥200 | ≥300 | ≥340 | ||||||
Dopo il piegamento | ≥105 | ≥115 | ≥130 | ≥150 | ≥180 | ≥220 | ≥300 | |||||||||
Il TD | Nessun piegamento | ≥105 | ≥115 | ≥130 | ≥150 | ≥180 | ≥220 | ≥300 | ||||||||
Dopo il piegamento | ≥95 | ≥100 | ≥120 | ≥130 | ≥160 | ≥200 | ≥220 | |||||||||
Allungamento | MD | piegamento | % | ≥10 | - | - | ||||||||||
Dopo il piegamento | ≥10 | ≥5 | ≥3 | |||||||||||||
Il TD | Nessun piegamento | ≥15 | - | - | ||||||||||||
Dopo il piegamento | ≥15 | ≥5 | ≥2 | |||||||||||||
Tensione di ripartizione | chilovolt | ≥8 | ≥8 | ≥10 | ≥11 | ≥11 | ≥16 | ≥19 | ||||||||
Proprietà di legame a temperatura ambiente | - | Nessuna delaminazione | ||||||||||||||
155ºC±2ºC 10min Proprietà di legame a 155ºC±2ºC, 10min | - | Nessuna delaminazione, nessuna bolla, nessun flusso adesivo |
Note: Le proprietà (concentrazione, tensione di ripartizione e flessibilità-rigidezza meccaniche) di questo prodotto sono differenti secondo lo spessore nominale della pellicola di poliestere. Lo spessore della pellicola o del tipo di poliestere dovrebbe essere identificato nell'ordine d'acquisto o nel contratto
4. PACKING
Il prodotto è fornito solitamente in rulli. Il peso del rullo è 50kg±5kg/roll, la larghezza è 1000mm±10mm e l'identificazione di memoria è 76mm. Anche può essere fornita nei moduli della parte e del nastro. L'altro prodotto non-nominale di spessore può essere fornito secondo il requisito dai clienti

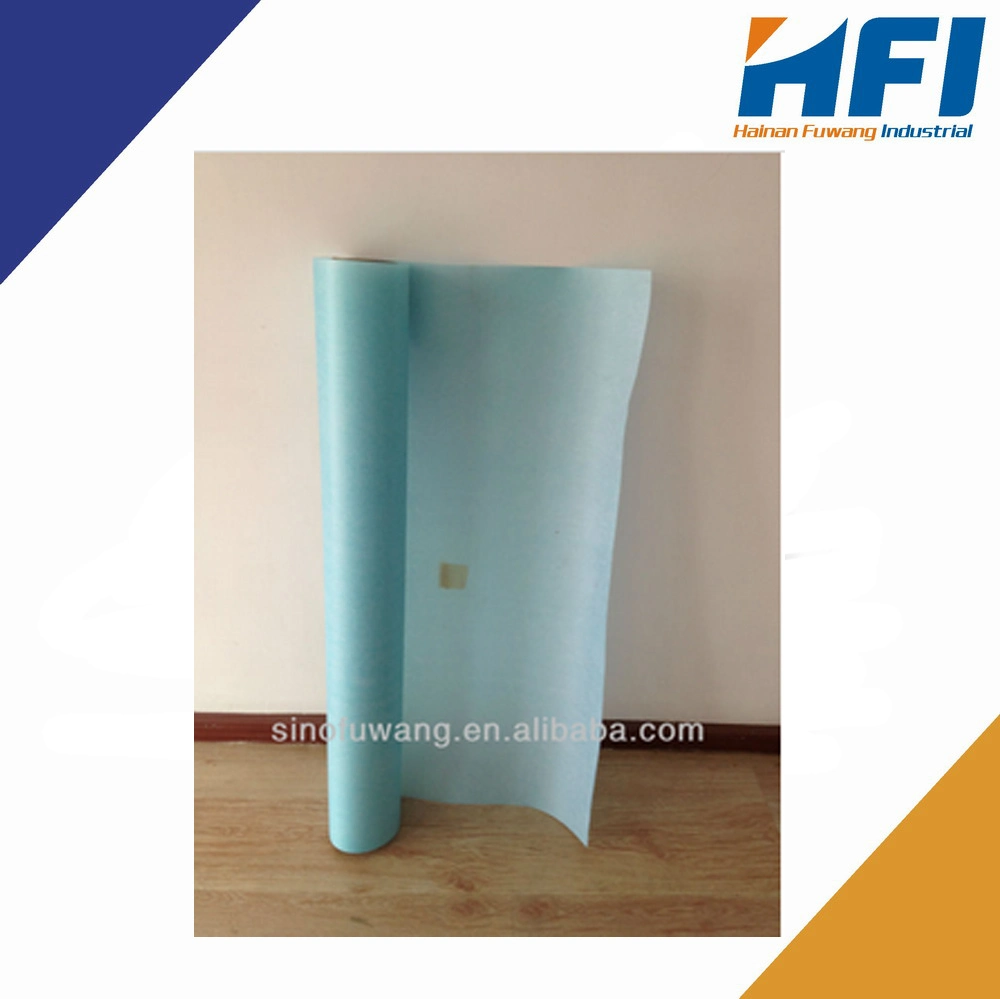

Esposizione del prodotto:
